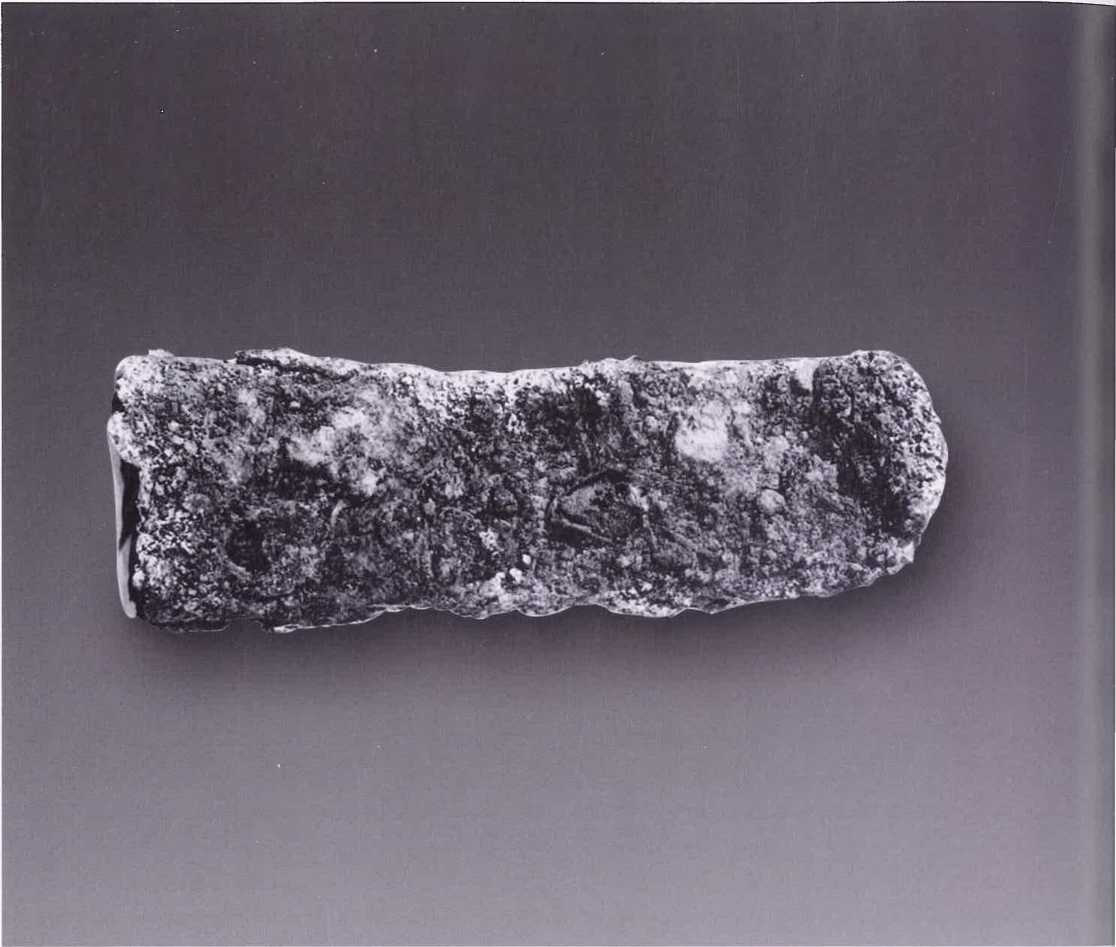

东汉

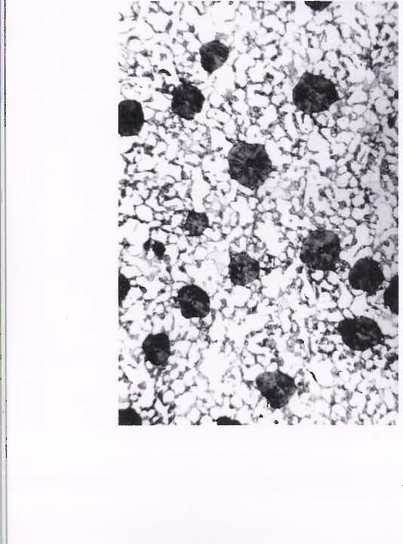

战国已出现，汉代趋于成熟。基体：铁素体+珠光体，球状石墨球径<50 μm，相当于现行标准1A级。C1.98%、Si0.16%、Mn0.04%、S0.048%、P0.297%，属木炭生铁。由低硅铸铁经退火处理而得球铁。
