卧式折弯机的名称暗示了它的工作原理。与折弯动作中的垂直运动不同，该机器在加工好的水平表面上对金属进行成形。液压缸驱动模具，工件靠在冲头上，这与传统的折弯机相反，这也是它的另一个优点。冲头是浮动的，这使得可以形成更紧密的U形，甚至可以形成完全包裹整个冲头的盒子，这是标准折弯机无法实现的。

卧式折弯机的成形动作是左右移动，而不是折弯机的上下移动。成形吨位通常在45吨到82吨之间，成形面积在8到12英寸（约20到30厘米）之间。

卧式折弯机和立式折弯机之间的最大区别在于，卧式折弯机的成形区域更有限。由于单缸位于模具中央，而不是像许多传统折弯机那样位于模具两侧，因此模具高度通常有限，通常在12英寸左右。任何高于此高度的模具都容易变形，除非有支撑。

卧式折弯机的模具与传统折弯机的模具外观相似。冲头尖端锋利，模具开口宽度各异。多V型模具也可用于加工较薄的材料。某些应用场合，例如180度折弯，可使用专用模具。

与10英尺折弯机上用于成型厚料的模具不同，卧式折弯机的模具由于尺寸更小、重量更轻，操作起来更加方便。模具更换只需几分钟，只需调整几个固定螺钉即可拆卸和更换冲头和模具。

“HBM（卧式折弯机）的优势在于，所有力都集中在一个很小的区域，”Sunrise钢铁加工机、卧式折弯机和加工系统的美国独家经销商TrilogyMachinery副总裁BenFlamholz说道，“与传统的折弯机不同，HBM可以将所有力集中在折弯区域的中间。与大型折弯机不同，无需担心多个轴的凸度或对齐问题。”

基本成型

Flamholz表示，一台卧式折弯机在车间仅占地约3.5x2英尺（约9.8x6.0厘米）。它在这小巧的占地面积内蕴藏着强大的折弯能力，一台82吨的机器能够成型厚度达0.5英寸（约1.3厘米）、尺寸达12英寸（约30.4厘米）的板材。

这种折弯能力对于那些需要生产大量夹子、支架和吊架等小型板材零件的工厂来说非常有吸引力。找到一种无需占用大型折弯机时间就能成型这些零件的方法非常有意义。

Flamholz表示，“看起来制造商正在寻求填补空白，他们将成型工作外包给其他人（因为他们没有合适的折弯机或工具），现在想要为自己的生产寻找设备。”

一家高端家用和商用割草机制造商使用卧式折弯机生产用于固定两个可360度旋转的前轮的U形模具。这些模具由3英寸扁钢制成，扁钢在放置到卧式折弯机上之前先被切割成所需尺寸。（由于零件的半径较大，传统的折弯机几乎无法完成加工，而滚压式折弯机的尺寸又太小。）专用模具将扁钢弯曲180度。成型完成后，零件即可进行后续的精加工和组装。

使用机器的控制器可以轻松创建程序。操作员只需输入合适的行程距离即可完成程序。一台机器的行程可能为15英寸，但对于某些工作来说，这很可能是不必要的。较大的行程距离允许使用各种工具。

成型速度虽然不快，但非常精确。Flamholz表示，其精度可达+/-0.004英寸。

他说：“与需要接受计算机培训才能操作数控折弯机的人相比，你不需要非常熟练的操作人员来做这件事。”

多弯应用

一台适合将扁钢基本成型的机器，也能加工更复杂的形状。加装数控后挡料有助于实现这些多弯应用。

一家灭火器制造商需要一种解决方案来帮助他们制造用于放置灭火器的墙壁支架。这些支架必须足够坚固，能够将灭火器抬离地面，但又必须足够轻便，以免在火灾发生时妨碍灭火器的取出。

支架最初是用一根2英寸×30英寸的扁钢制成的。需要用水平弯曲机进行多次弯曲，才能制成固定在墙上的支架，然后再进行后续成型，以形成放置灭火器的空间。

Flamholz表示，操作人员通常会在每次成型步骤之前使用卷尺来确保工件位置正确。然而，越来越多像这样需要进行多弯折加工的制造商开始使用数控后挡料器。

与折弯机类似，卧式折弯机上的数控后挡料会在每次折弯前控制其位置。这样，操作员就能始终将零件放置在正确的位置，而无需依赖卷尺测量。

“无论是扁钢还是其他东西，都需要使用量规，因为它易于使用且可重复性高，”Flamholz说。

他补充说，带有后挡料的机器有1米和2米两种规格，而且与不带后挡料的机器相比，它们的触摸屏控制器也更大。

为了防止后挡料在折弯过程中与工件发生碰撞，卧式折弯机具有回缩功能，可使后挡料移开。折弯完成后，后挡料会移至原位，以便进行下一步折弯。

特殊选项

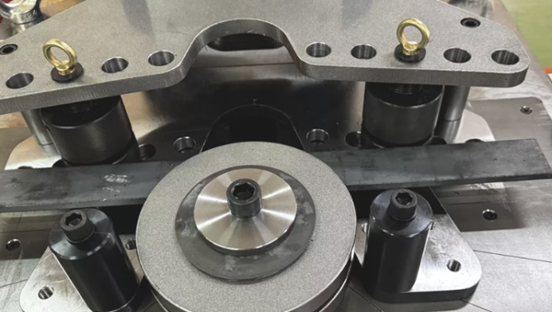

卧式折弯机并非只能加工扁钢。专用模具可以实现许多其他功能。

Flamholz介绍说，一家船用拖车制造商利用卧式折弯机，在一段20英尺长的铝制矩形管上进行关键弯折，用于其一条拖车生产线。借助专用工具，模具将管材压入管材，直至弯曲30度。

模具的设计使得管材不会产生波纹，从而影响管材的结构完整性。Flamholz将其描述为“压扁”的状态，以便达到正确的内半径。

这个特殊的弯头使管子朝向拖车挂钩倾斜。卧式弯管机加工的弯头位于船头正下方，并与拖车框架的其余部分相连。

Flamholz表示，他见过很多不同的特殊应用需求，很多时候，一些富有创意的模具设计可以将这些随想变成现实。

前面提到了管材弯曲，但卧式弯曲机还可用于梁的矫直、板材的剪切和板材的冲孔。该设备为解决各种金属加工任务提供了一种经济实惠的替代方案。
