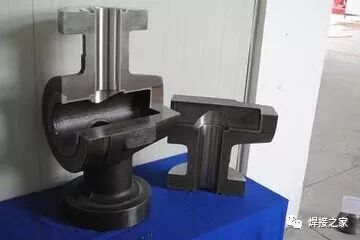

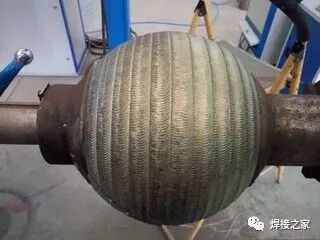

说明： D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用，焊接工艺良好。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。
用途： 这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。
熔敷金属化学成分（%） 化学成分 C S P Cr 其它元素总量
保证值 ≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥40
参考电流 （AC、DC） 焊条直径（mm） φ2.5 φ3.2 φ4.0 φ5.0
焊接电流（A） 50~80 80~120 120~160 160~200
注意事项：
1.焊前焊条须经150℃左右烘焙1h。
2.焊前需将工件预热至300℃以上，焊后进行不同热处理可获得相应的硬度。
2 D507阀门堆焊焊条 符合 GB EDCr-A1-15
说明： D507是低氢钠型药皮的1Cr13阀门堆焊焊条，采用直流反接。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。
用途： 这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。
熔敷金属化学成分（%） 化学成分 C S P Cr 其它元素总量
保证值 ≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥40
参考电流 （DC ） 焊条直径（mm） φ2.5 φ3.2 φ4.0 φ5.0
焊接电流（A） 50~80 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃左右烘焙1h。
2.焊前需将工件预热至300℃以上，焊后进行不同热处理可获得相应的硬度。
3
D507Mo阀门堆焊焊条 符合 GB EDCr-A2-15
说明： D507Mo是低氢钠型药皮的1Cr13阀门型堆焊焊条。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，堆焊金属具有较高的中温硬度，良好的热稳定性，抗冲蚀性。如与D577焊条配合使用能获得很好的抗擦伤性能。堆焊工艺简单，焊前不预热，焊后不用热处理，采用直流反接。
用途： 用来堆焊工作温度在510℃以下的中温高压截止阀密封面。闸阀密封面应将本焊条与D577焊条配合使用（阀座与阀瓣分别用以上两种焊条）。
熔敷金属化学成分（%） 化学成分 C Ni Mo Cr W 其它元素总量
保证值 ≤0.20 ≤6.00 ≤2.50 10.0~16.0 ≤2.00 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥37（耐软化至510℃）
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.堆焊层加工后，其厚度应在5mm以上，以保证硬度和化学成分的稳定。
4
D507MoNb阀门堆焊焊条 符合 GB EDCr-A1-15
说明： D507MoNb是低氢钠型药皮的1Cr13型阀门堆焊焊条，采用直流反接，由于药皮中加入了适量的Mo、Nb等强化稳定元素，故堆焊金属具有较好的抗氧化性和抗裂纹性能。
用途： 用于工作温度在450℃以下的中、低压阀门密封面的堆焊。
熔敷金属化学成分（%） 化学成分 C S P Mo Cr Nb 其它元素总量
保证值 ≤0.15 ≤0.030 ≤0.040 ≤2.50 10.0~16.0 ≤0.50 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥37
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~190
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.焊前焊件不预热，焊后不需热处理。
5
D512阀门堆焊焊条 符合 GB EDCr-B-03
说明： D512是钛钙型药皮的2Cr13型阀门堆焊焊条，交直流两用 ，焊接工艺良好。堆焊金属为2Cr13马氏体高铬钢。堆焊层具有空淬特性，一般不需进行热处理，硬度均匀，可在750-800℃退火软化，当加热至950-1000℃空冷或油淬可重新硬化。
用途： D512是一种通用性的表面堆焊用焊条，堆焊层比D502更硬、更耐磨，较难加工，用于堆焊碳钢或低合金钢轴、过热蒸汽用阀件、搅拌机桨、螺旋输送机叶片等。
熔敷金属化学成分（%） 化学成分 C Cr 其它元素总量
保证值 ≤0.25 10.0~16.0 ≤5.00
堆焊层硬度： （焊后空冷）HRC≥45（耐软化至500℃）
参考电流 （AC、DC） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 170~210
注意事项：
1.焊前焊条须经150℃烘焙1h。
2.焊前需将工件预热至300℃以上，焊后如进行不同的热处理可获得相应的硬度。
6
D516MA阀门堆焊焊条 符合 GB EDCrMn-A-16
说明： D516MA是低氢钾型药皮的高铬锰钢堆焊焊条，堆焊层金属具有良好的耐磨、耐热、耐蚀以及抗热裂性能，焊接工艺简单，焊前不预热，焊后不用热处理，堆焊层可进行切削加工。
用途： 用于堆焊工作温度在450℃以下的受水、蒸汽、石油介质作用下的部件，如25号铸钢、高中压阀门密封面。
熔敷金属化学成分（%） 化学成分 C Mn Si Cr
保证值 ≤0.25 6.00~8.00 ≤1.00 12.0~14.0
堆焊层硬度： HRC≥38-48
参考电流 （AC、DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 180~190
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.焊前应将焊件上的油污及杂质清理干净。
7
D517阀门堆焊焊条 符合 GB EDCr-B-15
说明： D517是低氢钠型药皮的2Cr13型阀门堆焊焊条，采用直流反接。堆焊金属为2Cr13马氏体高铬钢。堆焊层具有空淬特性，一般不需进行热处理，硬度均匀，可在750-800℃退火软化，当加热至950-1000℃空冷或油淬可重新硬化。
用途： D517是一种通用性的表面堆焊用焊条，堆焊层比D502更硬、更耐磨，较难加工，用于堆焊碳钢或低合金钢轴、过热蒸汽用阀件、搅拌机桨、螺旋输送机叶片等。
熔敷金属化学成分（%） 化学成分 C Cr 其它元素总量
保证值 ≤0.25 10.0~16.0 ≤5.00
堆焊层硬度： （焊后空冷）HRC≥45（耐软化至500℃）
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 170~210
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.焊前需将工件预热至300℃以上，焊后如进行不同的热处理可获得相应的硬度。
8
D547阀门堆焊焊条 符合 GB EDCrNi-A-15
说明： D547是低氢钠型药皮，合金钢芯的CrNiSi型阀门堆焊焊条，采用直流反接。堆焊金属依靠硅进行强化，得到具有一定铁素体的奥氏体组织，使之具有良好的抗擦伤、耐腐蚀、抗氧化等性能。
用途： 用来堆焊570℃以下工作的电站高压锅炉装置的阀门密封面及其它密封零件。
熔敷金属化学成分（%） 化学成分 C Mn Si S P Ni Cr
保证值 ≤0.18 0.60~2.00 4.80~6.40 ≤0.030 ≤0.040 7.00~9.00 15.0~18.0
堆焊层硬度： HB 270-320
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.堆焊一般钢制的中、小件毛坯，不用预热，堆焊大工件或其它钢材可以一定温度预热，堆焊层以3-4层为宜（硬度、化学成分稳定）。
9
D547Mo阀门堆焊焊条 符合 GB EDCrNi-B-15
说明： D547Mo是低氢钠型药皮的CrNiSiMo型阀门堆焊焊条。采用直流反接。堆焊金属具有良好的高温抗擦伤、抗冲蚀等性能，有较高的高温硬度，良好的热稳定性和抗疲劳性。堆焊金属时效强化效果显着，随着时效时间的增加，硬度和抗擦伤性能有进一步提高。
用途： 用于工作温度低于600℃的高压阀门密封面的堆焊。
熔敷金属化学成分（%） 化学成分 C Mn Si S P Ni Mo Cr Nb 其它元素总量
保证值 ≤0.18 0.60~5.00 3.80~6.50 ≤0.030 ≤0.040 6.5~12.0 3.5~7.0 14.0~21.0 0.5~1.2 ≤2.50
堆焊层硬度： HRC≥37
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300℃左右烘焙1h。
2.堆焊大工件、深孔小口径截止阀阀体或其它钢材时需以一定温度预热且焊后缓冷。
3.堆焊时需连续施焊3-4层，不得间断，堆焊层厚度加工应不小于5mm，以保证硬度和化学成分稳定，但不宜堆焊过厚，以免产生裂纹。
9
D557阀门堆焊焊条 符合 GB EDCrNi-C-15
说明： D557是低氢钠型药皮的CrNiSi型阀门堆焊焊条，堆焊金属依靠大量硅进行强化，得到奥氏体 铁素体组织，随着时效时间的增长，硬度和抗擦伤性能有进一步的提高，堆焊金属具有良好的抗侵蚀、抗氧化性和抗腐蚀性能，采用直流反接。
用途： 用于工作温度低于600℃的高压阀门密封面的堆焊。
熔敷金属化学成分（%） 化学成分 C Mn Si S P Ni Cr
保证值 ≤0.20 2.00~3.00 5.00~7.00 ≤0.030 ≤0.040 7.0~10.0 18.0~20.0
堆焊层硬度： HRC≥37
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.由于堆焊金属的硬度较高，所以根据堆焊工件的大小、形状采用不同的预热温度和缓冷措施，一般预热温度为300-450℃，堆焊时尽可能采用短弧、小电流。
10
D502阀门堆焊焊条 符合 GB EDCr-A1-03
说明： D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用，焊接工艺良好。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。
用途： 这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。
熔敷金属化学成分（%） 化学成分 C S P Cr 其它元素总量
保证值 ≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥40
参考电流 （AC、DC） 焊条直径（mm） φ2.5 φ3.2 φ4.0 φ5.0
焊接电流（A） 50~80 80~120 120~160 160~200
注意事项：
1.焊前焊条须经150℃左右烘焙1h。
2.焊前需将工件预热至300℃以上，焊后进行不同热处理可获得相应的硬度。
11
D507阀门堆焊焊条 符合 GB EDCr-A1-15
说明： D507是低氢钠型药皮的1Cr13阀门堆焊焊条，采用直流反接。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。
用途： 这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。
熔敷金属化学成分（%） 化学成分 C S P Cr 其它元素总量
保证值 ≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥40
参考电流 （DC ） 焊条直径（mm） φ2.5 φ3.2 φ4.0 φ5.0
焊接电流（A） 50~80 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃左右烘焙1h。
2.焊前需将工件预热至300℃以上，焊后进行不同热处理可获得相应的硬度。
12
D507Mo阀门堆焊焊条 符合 GB EDCr-A2-15
说明： D507Mo是低氢钠型药皮的1Cr13阀门型堆焊焊条。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，堆焊金属具有较高的中温硬度，良好的热稳定性，抗冲蚀性。如与D577焊条配合使用能获得很好的抗擦伤性能。堆焊工艺简单，焊前不预热，焊后不用热处理，采用直流反接。
用途： 用来堆焊工作温度在510℃以下的中温高压截止阀密封面。闸阀密封面应将本焊条与D577焊条配合使用（阀座与阀瓣分别用以上两种焊条）。
熔敷金属化学成分（%） 化学成分 C Ni Mo Cr W 其它元素总量
保证值 ≤0.20 ≤6.00 ≤2.50 10.0~16.0 ≤2.00 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥37（耐软化至510℃）
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.堆焊层加工后，其厚度应在5mm以上，以保证硬度和化学成分的稳定。
13
D507MoNb阀门堆焊焊条 符合 GB EDCr-A1-15
说明： D507MoNb是低氢钠型药皮的1Cr13型阀门堆焊焊条，采用直流反接，由于药皮中加入了适量的Mo、Nb等强化稳定元素，故堆焊金属具有较好的抗氧化性和抗裂纹性能。
用途： 用于工作温度在450℃以下的中、低压阀门密封面的堆焊。
熔敷金属化学成分（%） 化学成分 C S P Mo Cr Nb 其它元素总量
保证值 ≤0.15 ≤0.030 ≤0.040 ≤2.50 10.0~16.0 ≤0.50 ≤2.50
堆焊层硬度： （焊后空冷）HRC≥37
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~190
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.焊前焊件不预热，焊后不需热处理。
14
D512阀门堆焊焊条 符合 GB EDCr-B-03
说明： D512是钛钙型药皮的2Cr13型阀门堆焊焊条，交直流两用 ，焊接工艺良好。堆焊金属为2Cr13马氏体高铬钢。堆焊层具有空淬特性，一般不需进行热处理，硬度均匀，可在750-800℃退火软化，当加热至950-1000℃空冷或油淬可重新硬化。
用途： D512是一种通用性的表面堆焊用焊条，堆焊层比D502更硬、更耐磨，较难加工，用于堆焊碳钢或低合金钢轴、过热蒸汽用阀件、搅拌机桨、螺旋输送机叶片等。
熔敷金属化学成分（%） 化学成分 C Cr 其它元素总量
保证值 ≤0.25 10.0~16.0 ≤5.00
堆焊层硬度： （焊后空冷）HRC≥45（耐软化至500℃）
参考电流 （AC、DC） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 170~210
注意事项：
1.焊前焊条须经150℃烘焙1h。
2.焊前需将工件预热至300℃以上，焊后如进行不同的热处理可获得相应的硬度。
15
D516MA阀门堆焊焊条 符合 GB EDCrMn-A-16
说明： D516MA是低氢钾型药皮的高铬锰钢堆焊焊条，堆焊层金属具有良好的耐磨、耐热、耐蚀以及抗热裂性能，焊接工艺简单，焊前不预热，焊后不用热处理，堆焊层可进行切削加工。
用途： 用于堆焊工作温度在450℃以下的受水、蒸汽、石油介质作用下的部件，如25号铸钢、高中压阀门密封面。
熔敷金属化学成分（%） 化学成分 C Mn Si Cr
保证值 ≤0.25 6.00~8.00 ≤1.00 12.0~14.0
堆焊层硬度： HRC≥38-48
参考电流 （AC、DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 180~190
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.焊前应将焊件上的油污及杂质清理干净。
16
D517阀门堆焊焊条 符合 GB EDCr-B-15
说明： D517是低氢钠型药皮的2Cr13型阀门堆焊焊条，采用直流反接。堆焊金属为2Cr13马氏体高铬钢。堆焊层具有空淬特性，一般不需进行热处理，硬度均匀，可在750-800℃退火软化，当加热至950-1000℃空冷或油淬可重新硬化。
用途： D517是一种通用性的表面堆焊用焊条，堆焊层比D502更硬、更耐磨，较难加工，用于堆焊碳钢或低合金钢轴、过热蒸汽用阀件、搅拌机桨、螺旋输送机叶片等。
熔敷金属化学成分（%） 化学成分 C Cr 其它元素总量
保证值 ≤0.25 10.0~16.0 ≤5.00
堆焊层硬度： （焊后空冷）HRC≥45（耐软化至500℃）
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 170~210
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.焊前需将工件预热至300℃以上，焊后如进行不同的热处理可获得相应的硬度。
17
D547阀门堆焊焊条 符合 GB EDCrNi-A-15
说明： D547是低氢钠型药皮，合金钢芯的CrNiSi型阀门堆焊焊条，采用直流反接。堆焊金属依靠硅进行强化，得到具有一定铁素体的奥氏体组织，使之具有良好的抗擦伤、耐腐蚀、抗氧化等性能。
用途： 用来堆焊570℃以下工作的电站高压锅炉装置的阀门密封面及其它密封零件。
熔敷金属化学成分（%） 化学成分 C Mn Si S P Ni Cr
保证值 ≤0.18 0.60~2.00 4.80~6.40 ≤0.030 ≤0.040 7.00~9.00 15.0~18.0
堆焊层硬度： HB 270-320
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.堆焊一般钢制的中、小件毛坯，不用预热，堆焊大工件或其它钢材可以一定温度预热，堆焊层以3-4层为宜（硬度、化学成分稳定）。
18
D547Mo阀门堆焊焊条 符合 GB EDCrNi-B-15
说明： D547Mo是低氢钠型药皮的CrNiSiMo型阀门堆焊焊条。采用直流反接。堆焊金属具有良好的高温抗擦伤、抗冲蚀等性能，有较高的高温硬度，良好的热稳定性和抗疲劳性。堆焊金属时效强化效果显着，随着时效时间的增加，硬度和抗擦伤性能有进一步提高。
用途： 用于工作温度低于600℃的高压阀门密封面的堆焊。
熔敷金属化学成分（%） 化学成分 C Mn Si S P Ni Mo Cr Nb 其它元素总量
保证值 ≤0.18 0.60~5.00 3.80~6.50 ≤0.030 ≤0.040 6.5~12.0 3.5~7.0 14.0~21.0 0.5~1.2 ≤2.50
堆焊层硬度： HRC≥37
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300℃左右烘焙1h。
2.堆焊大工件、深孔小口径截止阀阀体或其它钢材时需以一定温度预热且焊后缓冷。
3.堆焊时需连续施焊3-4层，不得间断，堆焊层厚度加工应不小于5mm，以保证硬度和化学成分稳定，但不宜堆焊过厚，以免产生裂纹。
19
D557阀门堆焊焊条 符合 GB EDCrNi-C-15
说明： D557是低氢钠型药皮的CrNiSi型阀门堆焊焊条，堆焊金属依靠大量硅进行强化，得到奥氏体 铁素体组织，随着时效时间的增长，硬度和抗擦伤性能有进一步的提高，堆焊金属具有良好的抗侵蚀、抗氧化性和抗腐蚀性能，采用直流反接。
用途： 用于工作温度低于600℃的高压阀门密封面的堆焊。
熔敷金属化学成分（%） 化学成分 C Mn Si S P Ni Cr
保证值 ≤0.20 2.00~3.00 5.00~7.00 ≤0.030 ≤0.040 7.0~10.0 18.0~20.0
堆焊层硬度： HRC≥37
参考电流 （DC ） 焊条直径（mm） φ3.2 φ4.0 φ5.0
焊接电流（A） 80~120 120~160 160~200
注意事项：
1.焊前焊条须经300-350℃烘焙1h。
2.由于堆焊金属的硬度较高，所以根据堆焊工件的大小、形状采用不同的预热温度和缓冷措施，一般预热温度为300-450℃，堆焊时尽可能采用短弧、小电流。
